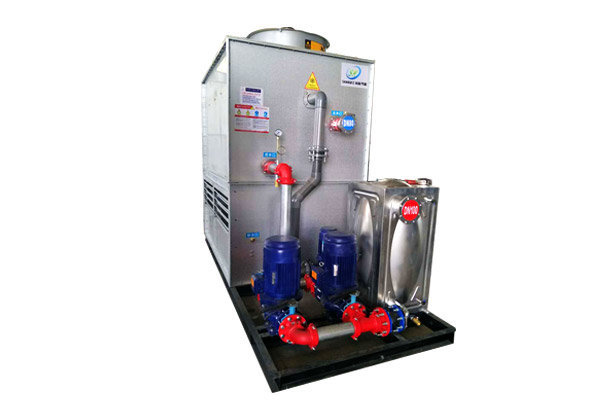

成套設備由主機、水箱、循環水泵及電控柜等組成。主機由殼體、換熱器、風機、噴淋水泵、收水器、水槽及管路閥門等零部件組成。工作過程中，冷卻介質(軟水、油或其他液體)由主循環泵驅動在換熱器及需冷卻設備之間循環流動，噴淋水均勻地噴灑在換熱器上，在換熱器外表面形成均勻的水膜，冷空氣由塔體下方的進風口進入塔內，與噴淋水逆流經過換熱器表面，在此過程中有兩種換熱方式，即冷空氣與冷卻介質之間的熱傳導和噴淋水蒸發吸熱的熱交換，吸收熱量后的飽和熱濕空氣由風機排至大氣中，其余的噴淋水流入塔體下部的水槽，由水泵再輸送至噴淋系統。如此往復，換熱器內的冷卻介質得到降溫冷卻。

　　閉式冷卻塔有兩種運行模式。風冷、風冷+噴淋。兩種模式的切換由電控系統根據工況要求自動進行，實現節能降耗。

　　閉式冷卻塔的應用范圍：

　　1、感應加熱和金屬熔煉設備，如：高、中頻淬火設備、中頻電源和電爐、感應透熱爐、保溫爐等的冷卻。

　　2、化工行業各種反應器、冷凝器循環水的冷卻。

　　3、大型電機、柴油機、整流設備、電焊設備、液壓站及連鑄設備等的冷卻。

　　4、金屬壓鑄模具,注塑模具等大型模具類冷卻。

　　5、工業溶液的冷卻，如淬火液、電鍍液等。

　　閉式冷卻塔的優點：

　　1、冷卻介質全封閉循環，可防止雜物進入冷卻管路系統和冷卻介質的蒸發損耗。

　　2、使用軟水作為冷卻介質，不結垢，不堵塞管路，故障少。

　　3、采用風冷和噴淋水蒸發吸熱雙重冷卻方式,冷卻效率高。

　　4、該裝置體積小，占用空間小，移動及放置方便，無需修建水池。

　　5、采用自動化智能控制，可根據工況要求自動變換冷卻模式，操作簡單可靠。

　　6、用途廣，可直接冷卻淬火液、油類、醇類等對換熱器無腐蝕作用的介質，介質無損耗,成份穩定。

　　閉式冷卻塔的特點：

　　1、真材實料。所有零配件尤其是主要材料、設備均嚴格選材，精工制作，不摻雜使假。保證對每一位顧客都做到以誠相待，確保品質始終 好。持續有效運作的質量管理體系確保顧客在從原材料采購到安裝調試等全過程都能得到專業品質的產品及服務。

　　2、散熱能力強。

　　① 設計氣象條件參照開放式冷卻塔國家標準的要求設計，設計及設備選用過程中考慮必要之裕量。高標準嚴要求，自然造就超群的散熱能力，適應更嚴格的氣象環境和工況要求。

　?、?采用業界設計方法和優化的換熱模型，高效率、低阻力型換熱器和好的循環噴淋系統，使換熱效率得到大幅度提高，占地面積下降，塔體重量減輕。

　　3、操作簡單。根據需要可選擇調速電機以實現節能(高可達50%)，可方便的納入自控系統，易于管理。

　　4、環保性好。

　?、?綜合治理措施使振動、噪聲、漂水等指標更符合環保要求。

　　② 采用專用低噪聲風機和電機、減速機，效率高，噪聲低。優化設計的塔體鋼框架結構簡單，穩固可靠，運行振動控制在極低范圍內。高效收水器保證滿足大風量的前提下能大限度地降低飄水損失，全面符合環保要求。如選用調速電機，在夜間低速運行時，還能使噪聲再降低3-5dB(A)。

　　5、美觀耐用。結構設計科學，制作精良，占地小，外形美觀，尤其適用于各類現代化企業建筑。結構件材料均使用優級不銹鋼或鍍鋁鋅鋼板，外觀平整美觀，保用十五年以上。

　　6、優質服務。完善的顧客服務程序?yàn)槟玫絻?yōu)質的服務提供全程保障。

　　閉式冷卻塔的性能優勢：

　　1.穩定

　　循環水通常采用軟水閉路循環，高溫時亦無水垢生成，有效防止設備元件因過熱而逐漸損壞。通過參數設定恒溫以及報警系統，確保冷卻過程的平穩與冷卻效果的明顯。

　　2.節水

　　與傳統敞開式冷卻塔相比實現了冷卻水(純凈水)的全封閉內路循環，不需開挖水池，移址方便。在水資源缺乏的地區尤其適用。

　　3.節能

　　所采用的變頻技術使得冷卻系統可以根據環境溫度變化調節風量與噴淋量，控制風機與噴淋系統的啟停，實現冷卻過程的高效與節能。

　　4.環保

　　通過全封閉循環，保護了循環冷卻水不被污染，可持續使用。閉式冷卻塔由于噴淋水的蒸發量少，極大的保護了大氣層環境

　　5.使用壽命

　　閉式冷卻塔我公司設計生產的閉式冷卻塔通過采用優質金屬結構材料，極大提高了設備的抗腐蝕性。使用壽命延長。維護少，費用低。

　　閉式冷卻塔主要部件特點：

　　1、換熱器――性能完美。該系列冷卻塔全部采用改良型高效換熱器。換熱盤管在傳統基礎上進行優化，可有效降低空氣側阻力，更適應較大的噴淋水量;由于管間距減小，提高了單位體積的換熱管數量，增大了換熱面積，換熱效率明顯提高。向下流動的管內工作液和向上流動的管外空氣具有好的換熱效果。整個換熱器由一個或多個盤管組構成，四周均以鋼框架箱圍護，堅固耐用。盤管組材質為優級T2脫酸紫銅管或不銹鋼管，全部鋼管均制作精良，并須經過2.5MPa的耐壓檢測才準予出廠，每件盤管均經過規范的防腐。

　　2、塔體結構――穩固耐用。冷卻塔結構設計簡單、合理，穩固耐用。集水箱及塔體采用鍍鋁鋅鋼板板，防腐性能優良，可正常使用20年以上。

　　3、排風裝置――運行可靠。風機采用的高效機翼型鋼材質或鋁合金材質風機，噪聲低、風量大，運行平穩，出廠前經平衡校正以確保其穩定性。

　　4、風筒裝置――美觀耐用。采用中外合資優質聚酯樹脂和膠衣或熱鍍鋅鋼板，優級無堿玻纖布及輔材。每件產品經由優異的模具、先進的設備、合格的人員、規范的操作和嚴格檢驗 終產出，確保品質無暇、使用15年以上。

　　5、噴淋裝置――布水理想。噴淋管道全部采用UPVC管材，重量輕，水流阻力小，耐腐蝕，可使用20年以上。優質ABS噴頭，噴灑均勻，流量系數高，不堵塞，易于更換。采用大流量低揚程水泵，戶外型電機F級絕緣，防護等級IP55。不銹鋼濾網能有效隔離雜物，低位水泵吸入口確保吸水始終順暢，整個水泵裝置運行平穩可靠，易于維護。

　　6、收水裝置――漂水微乎其微。收水裝置采用PVC高效收水器，漂水低至人無法感知，可忽略不計。重量輕，不腐蝕，氧指數大于40，阻燃性能佳。也可以根據用戶需要采用不銹鋼材質。

　　7、維護管理――簡單易行。整塔各部件設計先進、結構合理、材質優良、制作精湛，長期連續運行平穩可靠，冷卻塔故障率極低，可將維護量減少至 低程度。為便于必要的維護，設置檢修梯和檢修口，全部具備防日照防濺水功能的百頁窗均可隨意拆裝，方便從塔上部及下部進入塔內。

　　逆流閉式冷卻塔參數表

　　橫流閉式冷卻塔參數表
